Rallonge

I. Structure technique et normes de conception
La conception de Rallonges européennes doit respecter strictement les spécifications techniques suivantes :

Interface fiche et prise

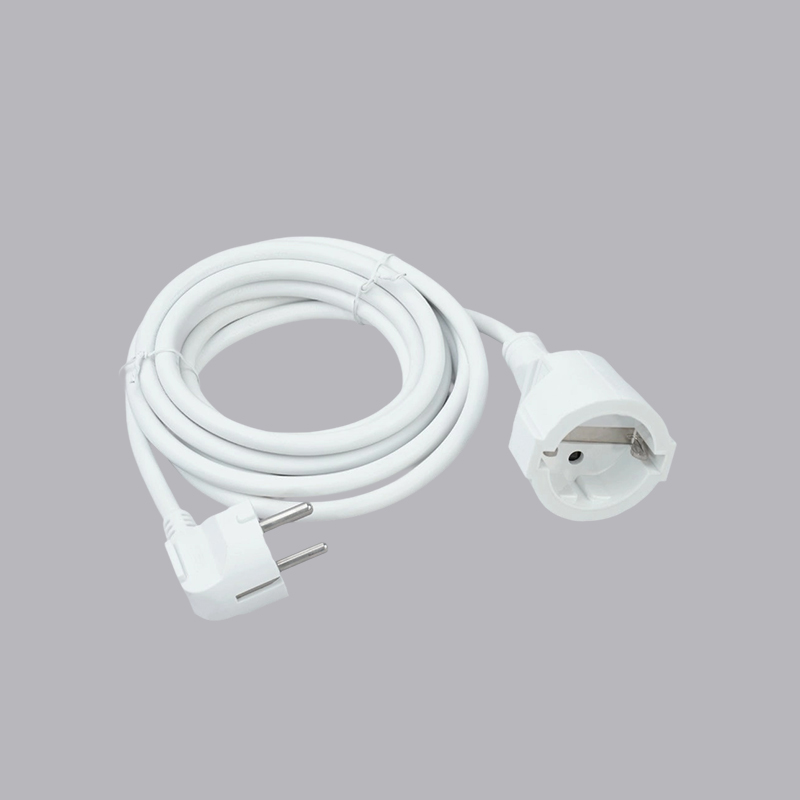

Les fiches européennes sont généralement conformes à la norme CEE 7/7 (compatible avec les types allemand Schuko et français E/F). Ils comportent des broches cylindriques d'un diamètre de 4,8 mm et d'une longueur de 19 mm, ainsi qu'un contact à ressort côté mise à la terre. L'interface de la prise doit répondre aux normes EN 50075 (non mise à la terre) ou EN 50077 (mise à la terre) pour garantir la compatibilité avec les appareils électriques européens courants.

Spécifications et conductivité des câbles
Le conducteur central doit être en cuivre sans oxygène (OFC) avec une conductivité de 100 % IACS (International Annealed Copper Standard). Les domaines transversaux communs comprennent :
0,75 mm² (courant nominal 10 A, puissance 2 300 W)
1,5 mm² (courant nominal 16 A, puissance 3 680 W)
2,5 mm² (courant nominal 25 A, puissance 5 750 W)
L'isolation est généralement constituée de chlorure de polyvinyle (PVC) ou d'un matériau à faible dégagement de fumée et sans halogène (LSZH) et résiste à des températures de -15°C à 70°C.

Indice de protection du boîtier
Selon la norme CEI 60529, les rallonges intérieures doivent répondre à IP20 (protection contre les chocs électriques), tandis que les produits d'extérieur doivent répondre à IP44 (résistant aux éclaboussures) ou IP67 (étanche à la poussière et à l'eau).

II. Science des matériaux et caractéristiques de sécurité
Le choix des matériaux pour les rallonges européennes détermine directement leur sécurité électrique, leur durabilité et leur adaptabilité environnementale. Leur système de matériaux de base est méticuleusement conçu pour répondre aux réglementations strictes de l’UE.

1. Ingénierie des matériaux d’isolation et de gaine
Technologie de formulation du PVC (chlorure de polyvinyle) : En tant que matériau le plus couramment utilisé, sa formulation doit atteindre un équilibre entre ignifuge, flexibilité et résistance au vieillissement.

Ignifugation : il doit satisfaire à la norme CEI 60332-1 (test de brûlure verticale sur un seul cordon) et à la norme plus stricte CEI 60332-3 (test de brûlure groupé). Les systèmes ignifuges utilisent généralement des retardateurs de flamme composites, tels que l'hydroxyde d'aluminium (ATH) et l'hydroxyde de magnésium (MDH), qui agissent en synergie pendant la combustion. Lors de la combustion, ils se décomposent pour absorber la chaleur et libérer de la vapeur d'eau, diluant les gaz combustibles. L'indice d'oxygène (OI) doit généralement être supérieur à 32 % (ASTM D2863).

Résistance au vieillissement et propriétés mécaniques : des plastifiants ayant une bonne résistance à la migration (tels que le DINP et le DOTP) doivent être sélectionnés pour éviter la fragilité après une utilisation prolongée. Les agents anti-âge (comme le noir de carbone) doivent résister efficacement à la dégradation causée par les UV. Les exigences en matière de résistance à la traction sont généralement ≥15 MPa, et d'allongement à la rupture ≥150% (norme EN 50363).

Applications de matériaux alternatifs :

Les matériaux LSZH (Low Smoke Zero Halogen) sont principalement utilisés dans des endroits soumis à des exigences strictes en matière de sécurité incendie, tels que les métros, les aéroports et les centres de données. Ils sont à base de polyoléfines (comme l'EVA) et de retardateurs de flamme comme l'ATH/MDH. Pendant la combustion, la densité de la fumée et la transmission de la lumière doivent être >60 % (IEC 61034), et la corrosivité des gaz (pH et conductivité) doit être conforme à la norme EN 50267-2-2.

Les matériaux en caoutchouc sont utilisés dans les rallonges industrielles robustes (telles que la structure H07RN-F). Ils offrent une excellente résistance à l'huile, au froid (jusqu'à -40°C) et à l'écrasement mécanique (conforme à la série de tests EN 60811).

2. Sélection et traitement des métaux conducteurs
Cuivre sans oxygène (OFC) : Pureté ≥ 99,95 %, conductivité ≥ 101 % IACS. Sa teneur en oxygène extrêmement faible (<0,001 %) évite la fragilisation par l'hydrogène et assure la stabilité du conducteur après une utilisation à long terme.

Processus de placage :

Placage de nickel sur les broches/manchons : la couche de nickel a généralement une épaisseur de 3 à 5 μm (selon la norme EN 50525-1). Il assure principalement la dureté, la résistance à l’usure et protège le matériau de base de l’oxydation. Le matériau de base sous-jacent en cuivre ou en laiton doit conserver une bonne élasticité.

Étamage sur noyau interne en cuivre : dans les environnements industriels à forte humidité, l'étamage est souvent utilisé sur les conducteurs en cuivre pour empêcher efficacement l'augmentation de la résistance de contact causée par la sulfuration ou l'oxydation et améliorer la soudabilité.

3. Conception structurelle et mécanismes de sécurité
Système à double isolation : De nombreuses rallonges européennes utilisent une conception à « double isolation », composée d'une isolation de base (couche de PVC sur le conducteur) et d'une isolation supplémentaire (soit la gaine extérieure globale, soit une structure d'isolation interne). Ces produits ne nécessitent pas de fil de terre (seulement deux conducteurs) et sont marqués d'un symbole « U » (circulaire). Ils sont conformes à la norme EN 60309 et offrent une redondance de sécurité accrue.

Décharge de traction : un « décharge de traction » flexible ou dispositif de serrage interne, généralement moulé par injection, est formé à l'interface entre le câble et la fiche/prise. Cela répond aux exigences des tests de flexion de la norme EN 60799 et empêche la rupture des fils internes due à des flexions répétées.

III. Analyse systématique des scénarios d'application et gestion de la charge
La sélection d'une rallonge est un projet systématique, nécessitant une décision globale basée sur les caractéristiques de charge, les conditions environnementales et les règles de sécurité.

1. Type de charge et analyse des caractéristiques
Charges résistives : telles que les lampes à incandescence et les radiateurs électriques. Ils offrent un courant stable et un faible courant d'appel, ce qui rend la sélection relativement simple ; il leur suffit de respecter la puissance nominale.

Charges inductives : telles que les outils à moteur (perceuses électriques, compresseurs) et les réfrigérateurs. Les courants de démarrage (appel) peuvent atteindre 5 à 7 fois le courant nominal et durer des centaines de millisecondes. Les câbles (généralement avec une section transversale suffisante) et les connecteurs (pour éviter l'érosion par arc) doivent être sélectionnés pour résister à ces brèves surcharges.

Charges capacitives : telles que les alimentations à découpage (ordinateurs, chargeurs de téléphones portables). À la mise sous tension, un courant de charge de condensateur important (appel) se produit. Même si cette surtension ne dure que peu de temps, elle impacte néanmoins les contacts des connecteurs.

Charges non linéaires : telles que les onduleurs et les alimentations pour pilotes de LED. Ces charges génèrent des harmoniques de rang élevé (en particulier la troisième harmonique), ce qui peut entraîner un dépassement du courant neutre par rapport au courant de phase. Pour les câbles d'extension comportant plusieurs trous, ce facteur doit être pleinement pris en compte et une conception avec une section de conducteur neutre plus épaisse doit être sélectionnée.

2. Guide de sélection professionnelle pour des environnements spécifiques
Ateliers industriels/chantiers de construction :

Type de câble : Un câble robuste gainé de caoutchouc (tel que le H07RN-F) doit être utilisé. Sa résistance à l’huile, à l’écrasement mécanique et aux intempéries (-25°C à 60°C) dépasse de loin celles du PVC.

Indice de protection : au moins IP67, protégeant contre l'intrusion du liquide de refroidissement, des débris métalliques et de la poussière.

Caractéristiques supplémentaires : le RCD (dispositif à courant résiduel) intégré et la protection contre les surintensités sont les meilleures pratiques.

Centres de données/salles informatiques :

Exigences ignifuges : le câble LSZH est obligatoire pour empêcher les fumées toxiques et les gaz corrosifs d'endommager les équipements de précision et d'entraver l'évacuation en cas d'incendie.

Exigences de performance : les câbles doivent avoir une faible inductance et une faible impédance pour garantir la stabilité de la tension. Ces câbles sont souvent accompagnés d'un PDU (unité de distribution d'énergie) personnalisé provenant de fabricants tels que Cixi Lianou Electrical Appliance Co., Ltd.

Installations médicales :

Conformité à la norme : Doit répondre à la norme de sécurité EN 60601-1 pour les équipements électromédicaux. Cette norme comporte des réglementations extrêmement strictes concernant le courant de fuite à la terre et le courant de fuite du patient (généralement <0,1 mA).

Conception structurelle : les fiches et les prises sont généralement de couleurs ou de formes différentes pour éviter tout branchement accidentel sur des circuits non médicaux.

Événements extérieurs et temporaires :

Protection mécanique : les câbles doivent avoir une gaine extérieure très résiliente et peuvent inclure une couche d'armure supplémentaire.

Visibilité et sécurité : les câbles doivent être de couleur vive (orange ou jaune) et équipés de RCD haute sensibilité de 30 mA pour éviter les chocs électriques dus à l'humidité.

Adaptabilité saisonnière : dans les régions froides, assurez-vous que le matériau du câble ne devient pas cassant à basse température.

3. Principes d'ingénierie de gestion de la charge
Déclassement : Un fonctionnement prolongé à pleine charge est strictement interdit. La règle des 80 % est couramment suivie en ingénierie. Cela signifie que pour une rallonge de 16 A, la charge continue recommandée ne doit pas dépasser 12,8 A (environ 2 940 W), permettant une surcharge transitoire et une dissipation thermique.

Longueur et chute de tension : les câbles ont une impédance, ce qui entraîne une chute de tension à mesure que la longueur augmente. Selon la norme CEI 60364-5-52, la chute de tension doit généralement être inférieure à 3 %. La formule de calcul est la suivante : Chute de tension ΔU = (ρ * L * I * 2) / A (ρ est la résistivité, L est la longueur, I est le courant et A est la section transversale). Des distances de transmission plus longues nécessitent une plus grande surface transversale.

Gestion thermique : les rallonges doivent être complètement déployées. Leur enroulement crée une inductance et empêche la dissipation de la chaleur, entraînant une accumulation de chaleur et un risque d'incendie. Un espace suffisant doit être laissé autour d’eux pour la circulation de l’air.

IV. Processus de fabrication et contrôle qualité
Prenons comme exemple Cixi Lianou Electrical Appliance Co., Ltd., une entreprise clé de la province du Zhejiang, en Chine. Son processus de production incarne des normes industrielles élevées :

Processus de moulage par injection
Les boîtiers de fiches sont fabriqués à l'aide d'une machine de moulage par injection entièrement automatique (force de serrage ≥ 800T), avec une précision de la température du moule contrôlée à ± 1°C pour garantir la conformité dimensionnelle aux spécifications EN 50075.

Assemblage de câbles
Les fils et connecteurs sont connectés par soudage par ultrasons, avec des valeurs de résistance inférieures de 35 % à celles du sertissage mécanique. La ligne de production est équipée d'un testeur haute tension (1500V/60s) et d'un testeur de continuité de masse (résistance <0,1Ω).

Système d'inspection de la qualité

Test de mise sous tension à 100 % (charge 1,25 fois le courant nominal pendant 1 heure).

Les éléments d'inspection aléatoires comprennent un test de pression de bille (125 °C/1 heure), un test de pliage (10 000 cycles) et un test de résistance à la chaleur (70 °C/7 jours).
